加工定制:否 | 品牌:山煤 | 型号:MQ15-180/55 |
别名:气动张拉机具 | 用途:张拉紧绳 | 钻孔直径:33mm |
钻孔深度:33m | 钻孔角度:360° | 外形尺寸:150mmmm |
重量:0.0175t | 立轴转速:2000 | 钻杆直径:17.5 |
规格:MQ15-180/55 |
MQ系列气动锚索张拉机具
产品说明:

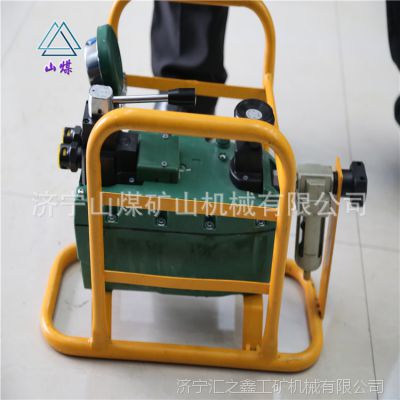

气动锚索张拉机具由张拉千斤顶、QYB-60型气动液压泵以及高压胶管等组成,构成一组煤矿巷道锚索预应力张拉安装的***工具。张拉千斤顶内置工具锚,不但实现自动锚固和自动退锚,而且***了操作安全,提高了工作效率。
产品特点:
气动锚索张拉机具结构合理、性能可靠,操作简单、使用安全,特别适合煤矿井下有防爆要求的场合使用。
主要参数:
参数/型号 | MQ15-180/55 | MQ18-180/55 | MQ19-300/60 | MQ22-300/60 |
额定张拉力 | 180KN | 180KN | 300KN | 300KN |
适用钢绞线直径 | 15.24mm | 17.80mm | 18.9 mm | 21.6 mm |
张拉行程 | 150mm | 150mm | 150 mm | 150 mm |
中心孔直径 | 17.5mm | 20.5mm | 21 mm | 24 mm |
承压面积 | 35.08cm2 | 35.08cm2 | 51.0 cm2 | 68.0 cm2 |
重量(含油) | 17.5kg | 17.5kg | 25 kg | 25 kg |
气源压力(Mpa) | 0.4~0.8 | 0.4~0.8 | 0.4~0.8 | 0.4~0.8 |
额定压力 | 55 MPa | 55 MPa | 60 MPa | 60 MPa |
油箱容量 | 2.4L | 2.4L | 2.4L | 2.4L |
