桩工机械种类:取芯机 | 品牌:sm | 型号:HZ-20 |
外形尺寸:57×45×100cm | 钻孔直径:200mm | 钻孔深度:1000m |
回转速度:20m | 回转角度:360° | 动力头功率:13kw |
动力头转速:2000rpm | 最大扭距:350kn.m | 爬坡能力:45° |
整车重量:0.03t | 可配钻杆类型:圆钻杆 |

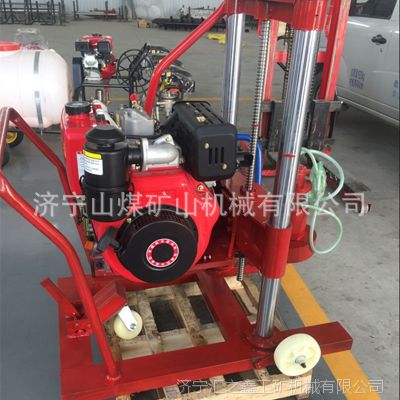

混凝土取芯机主要用于公路、机场、港口、码头、大坝等水泥混凝土、沥青混凝土、石灰石基础取芯进行抗压、抗折试验, 大芯样可达700mm。混凝土取芯机采用一机多用(选配),可以钻孔取芯、芯样切割、芯样磨平,大大提高了工作效率,减少设备投资,是一种理想的工程检测设备。
钻孔直径: | Φ300mm |
|
钻孔深度: | 1000mm |
|
进给方式: | 手动 |
|
主轴转速: | 500~1000r/min |
|
钻头形式: | 人造金钢石薄壁钻头 |
|
配套动力: | 柴油机 |
|
马力 : | 13HP |
|
外形尺寸: 长*宽*高 | 570×405×1000mm |
|
重量 | 180kg |
|
金刚石钻头 | ¢50 ¢100 ¢150(另有其他多种规格钻头可配) |
|
使用方法:
(1) 安装上合适直径的空心钻头。
(2) 将钻孔移至所需工作处,用膨胀螺丝将钻孔固定,调整地脚螺丝,使钻机稳定,或用足够重的底板固定钻孔取芯机,防止钻孔取芯时机器移动。
(3) 接上水源,检查是否有水流出。
(4) 启动发电机,打开电路开关。
(5) 旋转手柄将钻头轻轻接触被切削处,待钻头切进约l0mm时,可通过手柄加压来加快旋进速度。
(6) 待切削完毕,可保持旋转,提升钻头,距试件表面约有5mm时,可关闭电源,钻头离开试件表面,关闭水源。
(7) 卸去固定螺栓,拖离取芯机,用夹钳取出试样。
(8) 使用时,应防止钻头撞击坚硬物体,以免损伤钻头。
