| 加工定制：是 | 品牌：汇之鑫 | 型号：CKJ5-125 |
| 材质：钢 | 尺寸：15*13 | 重量：2 |
| 适用范围：矿用 | 大功率：防爆 |
KJ5系列真空交流接触器
63A、80A、12***、160A、250A、400A、600A型真空交流接触器，1140V交流低压真空接触器，矿用交流接触器，矿用真空交流接触器
产品概述：
一· 正常工作条件和安装条件 1· 周围空气温度：-5℃～+40℃。24小时内其平均值不超过+35℃；安装地点的海拔高度：不超过2000m；
2· 大气条件：在+40℃时空气相对湿度不超过50％；在较低温度下可以有较高的相对湿度，最湿月的月平均***温度不超过+25℃，该月的月平均相对湿度不超过90%，并考虑因温度变化发生在产品上的凝露。
3· 污染等级：3级；
4· 安装类别：Ⅲ类；
5· 安装条件：安装面与垂直面倾斜度不大于15°；
6· 冲击振动：产品应安装和使用在无***摇动、冲击和振动的地方。 主要参数及技术性能 ；
7· 接触器的主要规格按电流等级分为：80A、12***、160A、250A、400A、630A 按接触器线圈额定控制电源电压Us分为：交流50Hz: 36V、110V、220V、380V。
主要参数及技术性能
8· 动作范围 吸合电压为（85%-110%）Us 释放电压为（10%-75%）Us 当用于煤矿井下时吸合电压为（75%-110%）Us 释放电压为为（10%-65%）Us
9· 接触器主要技术参数 接触器的额定工作电压（Ue）和额定绝缘电压（Ui）为1140V 接触器的主要参数及技术性能指标
二· CKJ5系列真空交流接触器(以下简称接触器)适用于交流50Hz，额定工作电压至1140V，额定工作电流至600A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器或电子保护器等有关保护装置组成真空电磁起动器，特别适用于组装成隔爆型真空电磁起动器。
本产品符合GB14048.4、JB7122标准。

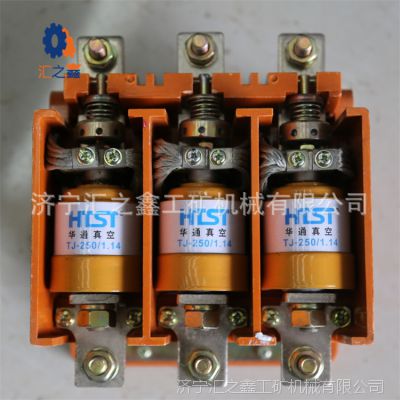

CKJ5--250真空交流接触器主要参数
技术参数 数据 单位 技术参数 数据 单位
主回路 额定电压 1140 V 主回路极数 3 极
额定电流 250 A 控制回路 额定电压 220，380 V
接通能力 2500 A/100次 额定功率 吸合 ≤500 VA
分断能力 2000 A/25次 保持 ≤40 VA
极限分断能力 4500 A/3次 外形尺寸 206×214×180 mm
额定频率 50/60 Hz
电寿命AC3 60 万次
电寿命AC4 6 万次
机械寿命 300 万次
额定操作频率AC3 600 次/小时 安装尺寸 180×160 mm
额定操作频率AC4 300 次/小时 重量 8 kg
短时操作频率20S 2000 次/小时 注：控制电路额定电压可按用户需要定制。
CKJ系列真空接触器适用于交流50HZ，额定工作电压至1140（660）V，额定工作电流63—630A的电力网络，供直接或远距离接 通和分断主电路之用。因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯控制器及工作 于油田、化工等场合。
