| 加工定制：是 | 类型：测力仪 | 品牌：汇之鑫 |
| 型号：LBY-3A型 | 用途：检测仪 | 应用领域：煤矿 |
| 测量精度：0.1 | 规格：台 | 准确强：检测准 |
LBY-3A型顶板离层指示仪顶板指示仪
LBY-3A型顶板离层指示仪是监测顶板岩层分离时所产生位移量的专用仪器，用于监视监测顶板位移(围岩离层)量,避免顶板(围岩)塌方冒顶。LBY-3A型顶板离层指示仪主要适用于采用锚杆、锚索支护的巷道顶板及需要测量顶板位移的工作面。为煤矿工程技术人员和检测工作人员提供确定锚杆的长度、抗拉强度，是了解所使用锚杆、锚索的合理性、经济性的科学依据。

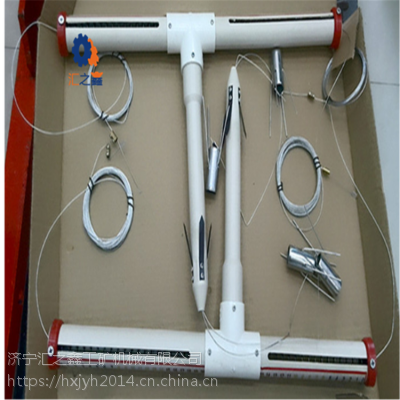

顶板离层指示仪主要由基点锚头、测绳、套筒、防水牌、内测筒、外测筒组成。
主要性能参数：
⑴ 测量方式：反光彩色显示
⑵ 测量点数：2个（3个）
⑶ 量程：200 mm
⑷ 读数精度：1 mm
⑸ 安装锚孔直径：28.42 mm
安装步骤：
用锚杆钻机φ28mm钻头打7m—8m深的孔；
深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深部基应固定顶板以上7m—8m处；
浅部基点：用安装杆推入浅部基点锚固器至2.3米处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；
2、两端固定螺丝对准刻度：记下浅部、深部的初始读数，用螺丝卡死，并截去多余钢绳。
四、顶板离层仪的使用规定
1、巷道每隔5m—10m安设一个LBY-3顶板离层指示仪；离层指示仪安装位置距迎头不得超过1.5m,否则无法捕捉顶板离层的全过程；
2、钢绳应事先盘好，推入锚固器时逐圈展开，以防纠缠打结；
3、浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记；
4、安装后，两个刻度游标均应处于自由伸缩状态，不得有任何卡阻现象；
5、施工区队要将顶板离层指示仪的设置、安装、显示标志牌的挂设纳入巷道施工的责任制。如巷道每隔5m—10m按1个LBY-3顶板离层指示仪最宜
