加工定制:否 | 品牌:汇之鑫 | 型号: XS-15 |
破碎方式:冲击回转式钻机 | 施工场地:地表钻机 | 用途:岩心钻机 |
钻探深度:浅孔钻机 | 钻孔直径:15mm | 钻孔深度:15m |
钻孔角度范围:100° | 电动机功率:22kw | 重量:2kg |
规格:台 | 大功率:钻孔快 |

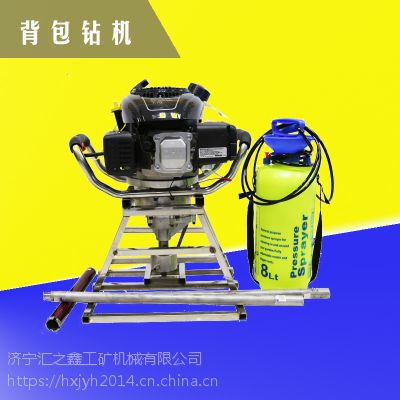

XS-15型便携式岩芯取样钻机为我厂长期实践积累经验并特聘天津技师大学机械硕士学位***工程师研发而出,并历经多次实地取样实验几经改进而成的一种高效新型便携式岩芯取样钻机。
该钻机具有钻进快、取样深、操作简单、携带轻便等特点,可以应对各种复杂地质、增加钻进效率、降低劳动强度,适用于高山、野外等交通不便的地形、勘探、石油勘测、矿物考察、建筑取样、爆破钻孔等工作。可以***替代中型岩芯钻机的浅层岩芯取样勘探工作。
(二)钻机基础参数及技术规格
型号 XS-15
钻孔直径 φ27-60mm
钻孔深度 ≥20m
适应地质 土层、松散覆盖层、各类岩层
耗水量 约0.3L/min
钻杆直径 φ25mm
钻杆长度 625mm
钻杆材质 钛合金
钻杆重量 约0.65kg
汽油机品牌 KOMATSU
汽油机型号 KOMATSU 43CC
汽油机功率 1.99HP
额定转速 7500rpm
整机重量约 9 kg
(三)钻机操作说明及注意事项
1.作业前准备工作
本机采用日本***2马力小松二冲程发动机、开机前采用20:1混合油。(注:采用高品质二冲程机油与京92或京92以上牌号的汽油)手动高压水泵内注满水后连接水管开关并接入钻机注水口。(注:初次使用本钻机时,应在启动钻机后,空载运转10分钟左右,并为钻机注水以达到钻机各部件充分磨合运转,水油畅通,以增加后期使用效率。)
2.开孔工作
钻机在开孔工作前,接好主轴连接头(起到保护主轴作用),先安装好取芯钻头,启动钻机即可开始工作。在开孔岩石时、钻机倾斜使钻头单边先切入岩石(防止钻头摆动)、然后慢慢把正机器、使钻机与钻杆垂直向下钻进、另外根据地质情况不同可酌情增加或减少注水次数。4.取芯工作
在取芯工作中,如遇断芯、掉芯等情况,可先行提出钻头,更换取芯器并提出。或可在不更换钻头的情况下,旋转钻机主体,尝试利用钻头切齿咬住掉落在孔内的岩芯并提出。如需要取土芯、砂芯,可增加注水次数并通过人力对钻机施压,可使钻头内土芯、砂芯压实后提出。
